产品名称：拍门

型号规格：多型号 规格 可按需定制

生产商：晨鹏水工

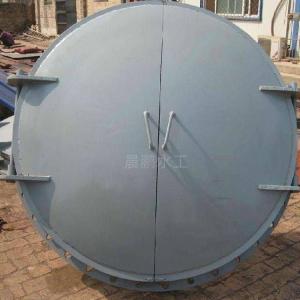

产品实图展示：

一、拍门简介：

侧翻式拍门的结构与普通拍门类似,即由门板、门铰、门座和密封件组成.设门轴与垂直水平面的竖直轴夹角(门轴倾角)为δ,拍门关闭时过门轴的门板所在平面(管口所在平面)与竖直平面的夹角(垂角)为γ,门板通过门铰安装在门座上,且靠橡胶密封止水.其工作原理是:拍门铰轴倾斜,使门板倾斜,因此当门板离开管口位置时,门重的分力(约10%左右)促使拍门关闭.正如停在坡上的汽车,当推开车门时门会自动关闭一样.这种拍门的关键是将门轴倾斜,它利用了门重的部分分力作闭门的动力,克服了无自闭能力的自由侧翻式拍门和自由起落式拍门的缺点。

二、侧翻式拍门与传统拍门的优势:

(1) 自由侧翻式拍门跟自由悬挂式拍门相比,能有效地增大拍门开启角度(*可达85°),能大大改善拍门的过流条件,拍门的水流阻力系数由传统悬挂式的0.4~0.5降到0.1左右.

(2)双扇自由侧翻式拍门结构设计比较合理,受力条件改善。

三、拍门的工作原理

拍门由阀座(阀体)、阀板、密封圈、铰链四部分构成。仅用于单向水流的圆形和方形出水口，结构严密，工作可靠，无需人力操作启闭力来自水源压力，当拍门内的水压大于拍门外侧压力则开启；反之则关闭。适用介质：水，河水，江水，海水，生活，工业污水

适用范围：

适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。

工程实例：
