产品：拍门

产品型号：多种材质型号 可按需定制

供应商：晨鹏水利

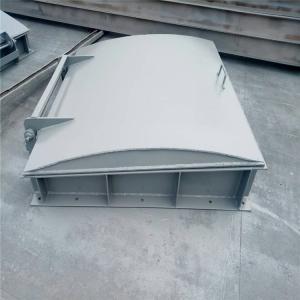

实图展示：

一、拍门简介：

排水管防倒灌拍门的制作方法技术领域本实用新型涉及一种排水管防倒灌拍门,属于排水工程领域,特别涉及排水管道排入河道防止河水倒灌的排水管件。背景技术城市雨水排放一般都是有组织排水,道路及街区的雨水通过排水管道排入河道。河道的防洪标准较高,排水管道标准低于河流,中小雨量的降雨时,即使排水管道水位较高,而河道的水位也相对较低,雨水可通过管道排入河道。在地势平坦的地区,排水管道出水口与河道的高差较小,大暴雨时河道水位上涨,河水倒灌至排水管道就有造成内涝的危险。因此,许多地势平坦地区排水管道排入河道的位置都设有拍门。拍门是一种单向阀,可以自动启闭防止河水倒灌。现有技术的拍门的闸板采用铰轴安装闸体上,与闸体呈一定的倾角,依靠闸板的重力将管口封闭,管内有水流出时,管内水压将闸板顶开,雨水排入河道。河道水位上涨,超过排水管道的出口时,河道的水压力大于管内水压力,加上闸板的重力,闸板将管口封闭,达到防止河水倒灌的目的。但现有技术的拍门存在一定的缺陷,闸板是靠重力封闭的,水头损失较大,要有一定的水位才能顶开闸板,不利于水流顺畅排出。当管内水流较小时,水压不能顶开闸板,只有水聚集水位达到一定高度时,才能顶开闸板,排水管道容易造成淤积。

二、拍门相对传统的闸门有以下几点优势:

1. 更具节能性(如开关门无需人工施加外力)

2. 使用寿命长(机械结构简单,维护方便)

3. 方便使用(开关无需人人工操作)

三、拍门的安装

1、拍门安装可采用以下方式:法兰连接,混凝土浇筑。

2、拍门中心与流道中心允许偏差不应大于3.0 mm

3、拍门四周应留有400 mm的安装空间,拍门出口下方做成1:5的斜坡。

4、拍门安装的配件:螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢;密封件采用橡胶或橡胶垫片。

四、拍门的日常检查和维护非常简单。 检查和维护门的方法如下:

钢制拍门分为立轴钢制拍门、普通拍门、浮箱拍门、水库排水拍门等。

用途：可根据客户要求，选用法兰管道连接、墙壁连接及泵站管路。或用在大、中、小型水库底部，用手动启闭机开启。方形或矩形出口，结构简单，工作可靠，无需人力操作，可用法兰连接也可与预埋件连接固定。
