产品名称：自由式侧翻拍门

产品型号：多型号可按需定制

生产商：晨鹏水工

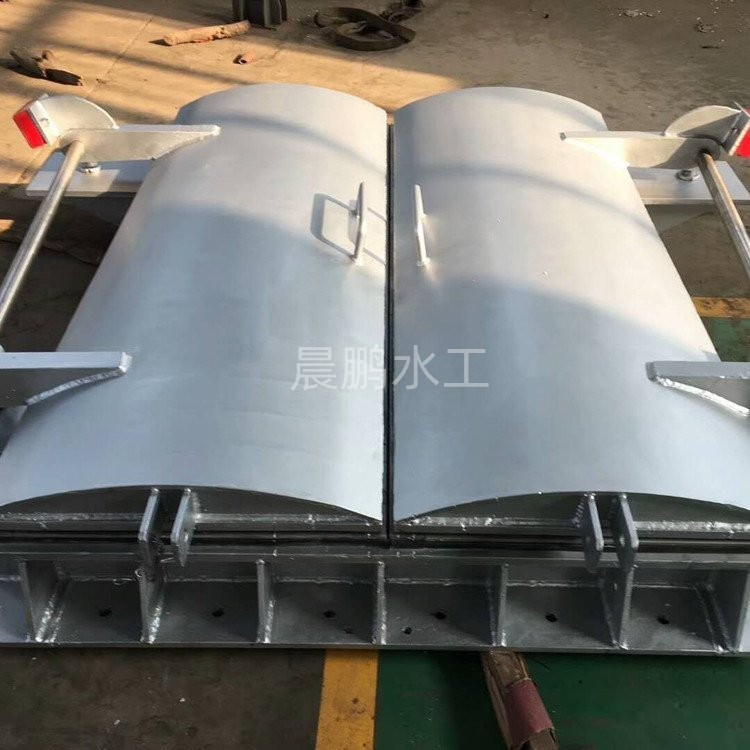

产品实图：

一、自由式侧翻拍门简介：

自由侧翻式拍门是一种新型的节能型产品,现以浙江省诸暨某泵站的DN1200为例,研究了该拍门的结构、运行时的开启角度和闭门时的撞击力,结果表明该拍门能有效地增大拍门开启角度,能有效地减小撞击力,可显著提高泵站运行效率.运用三维建模软件ANSYS有限元分析软件相结合的方法,分析拍门处于开角时门板和铰轴处的应变和应力,分析结果比较符合实际情况

节能型侧开式铸铁拍门(又名:节能型灌排防洪阀)目前国内外排灌泵站阀门,普遍使用的是悬挂式铸铁拍门和浮箱式铸铁拍门,这种铸铁拍门存在开启角度小,水流阻力大,能源损耗多等缺陷,我们根据力学原理,达到减小铸铁拍门开启阻力和自动关闭的目的。经过多年的技术改进,对门铰上下不同轴,经多年运行后出现磨损,产生门板位移等进行改进,利用不锈钢材质同轴技术,以达到用户实际运行工况,运行更安全、更可靠、更节能。

节能型侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上,根据国内泵站的应用情况,铸铁拍门的门形圆形和矩形两种。一般出水管口径小于、等于2M的(即口径 1.6  的泵)用圆形铸铁拍门,大于该口径的用矩形铸铁拍门。

二、拍门的安装使用及注意事项：

1、节能型侧翻拍门安装可与法兰连接,可与预埋板焊接,或二次浇注;

2、浮箱拍门在使用过程中,可通过向门页密封腔体内注水或放水的方法改变门页的比重,以达到开启效果。

3、拍门安装后,门座与门页间有3mm左右的间隙属正常现象,当门页承受一定的反向压力时,间隙会减少以致消失。

4、拍门在使用过程中应保持其流道、密封圈不被石块、树枝等杂物卡堵,从而影响密封效果。

5、经常清理拍门下方沉砂池内的积物,保持拍门支耳孔、铰轴润滑良好,开启灵活。
