产品：拍门

产品型号：多种材质型号 可按需定制

供应商：晨鹏水利

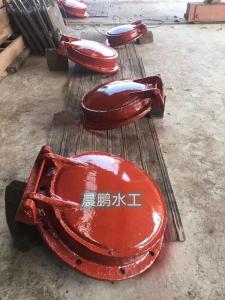

铸铁拍门实图展示：

一、拍门概述

排水管防倒灌拍门的制作方法技术领域本实用新型涉及一种排水管防倒灌拍门,属于排水工程领域,特别涉及排水管道排入河道防止河水倒灌的排水管件。背景技术城市雨水排放一般都是有组织排水,道路及街区的 雨水通过排水管道排入河道。河道的防洪标准较高,排水管道标准低于河流,中小雨量的降雨时,即使排水管道水位较高,而河道的水位也相对较低,雨水可通过管道排入河道。在地势平坦的地区,排水管道出水口与河道的高差较小,大暴雨时河道水位上涨,河水倒灌至排水管道就有造成内涝的危险。因此,许多地势平坦地区排水管道排入河道的位置都设有拍门。拍门是一种单向阀,可以自动启闭防止河水倒灌。现有技术的拍门的闸板采用铰轴安装闸体上,与闸体呈一定的倾角,依靠闸板的重力将管口封闭,管内有水流出时,管内水压将闸板顶开,雨水排入河道。河道水位上涨,超过排水管道的出口时,河道的水压力大于管内水压力,加上闸板的重力,闸板将管口封闭,达到防止河水倒灌的目的。但现有技术的拍门存在一定的缺陷,闸板是靠重力封闭的,水头损失较大,要有一定的水位才能顶开闸板,不利于水流顺畅排出。当管内水流较小时,水压不能顶开闸板,只有水聚集水位达到一定高度时,才能顶开闸板,排水管道容易造成淤积。

二、拍门的安装

1）拍门安装可与法兰连接，可预埋，也可永插；

2）配重拍门使用时，如果正向水力不足，不能开启门页，可根据安装位置需要设置不等重量的配重装置；

3）浮箱拍门在使用过程中，可通过向门页密封腔体内注水或放水的方法改变门页的比重，以达到佳开启效果。

4）多台拍门安装时，如因起吊条件限制需分号安装，应注意标注标记，因每台拍门的门座和门页连接属偶配，不能互换。

5）穿墙管安装轴线与水平方向的夹角a应大于或等于零度

6）拍门安装后，门座与门页间有3mm左右的间隙属正常现象，当门页承受一定的反向压力时，间隙会减少以致消失
