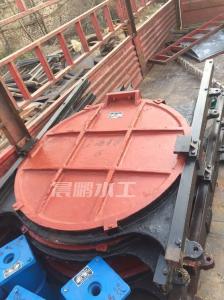

铸铁镶铜闸门结构:主要由闸框和闸板两大部分组成。

闸框是闸板的支承构件,也是闸板的运行滑道,由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中,将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重,其断面制成格构式,断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件,板面四周设铸铁边框梁,为提高闸板的强度板面制成拱形,拱的圆心角按60度设计,以降低其所受的水压力。闸板可制成上下几部分,待到安装现场后再用螺栓连接组装成整体,连接处上下板设置法兰和筋板使其成为闸板的中间横梁,以提高闸板的纵向刚度,在宽度方向设置纵向筋板,以提高其横向刚度,同时起到纵梁的作用。

一、镶铜铸铁闸门安装要点

1,镶铜铸铁闸门在安装前,首先要检查各联接部位的螺栓是否因运输装卸造成松动,如有松动应加以坚固才能进行安装。

2，检查镶铜铸铁闸门的主立框与横框连结上的止水面是否有错位,如有错位则松动连结螺栓将止水面调整在同一平面内才能进行安装。

3，镶铜铸铁闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸变形(除特大铸铁闸门外)。

4，镶铜铸铁闸门在二期浇注前将闸门整体吊装就位后找好前和后的正确位置,然后将调整螺栓与工程配钢筋焊牢,再用塞尺检测各止水面处的间隙,同时对间隙超过0.3mm处用高速螺栓进行调整,确保各产品止水面的间隙在0.3mm以后,再将铸铁闸门背后水面两边立门槽用金属或木质杆支撑,防止浇注时挤压,造成门槽向内夹卡门板,之后才进行二期浇注。

二、镶铜铸铁闸门安装形式:

镶铜铸铁闸门安装形式是根据其基建特点以及其用途来决定的。

1. 机闸一体式,又叫做自承式,主要是启闭机和闸门为一体结构,安装时闸门和启闭机一起安装,这种安装方式*特点为费用较少,因为不用做启闭机的水泥横梁,缺点是只能用于渠道、池塘等水压较小的地方,不能用于水库水压较深的出水口。

2. 平底式。平底式是指闸门底部直接置于渠底或者河道底部。

3. 附壁式,又称为墙壁式,是指闸门直接用螺丝悬空固定在水泥墙上。

4. 渠道式,是指闸门直接安装在渠道中间。
