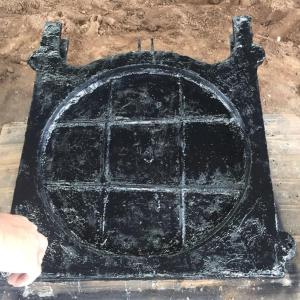

圆型铸铁闸门-一体铸铁闸门工作原理:

在某种程度上讲,铸铁闸门的工作原理和其结构特性是相互影响、相互联系的,因着它有如此的工作原理所以需要相应的结构,因着它有如此的结构,使其形成对应的原理,先来看看铸铁闸门的工作原理:闸门门框与门体安装在水下部位,导轨则装在门框上端,保证了门体工作时,沿门框,导轨在一定行程内作上、下垂直方向往复运动。

工作时,转动启闭机摇把(电动启闭机,只需揿动控制箱电源开关按钮)使螺母或螺杆蜗轮作运动,带动传动螺杆工作,使门体相对对门框作上下往复运动,同时,楔紧装置运用楔块可紧可松的工作原理,使门体下降至设定极限位置时,门框、门体密封座面能有效地贴合,起到截水之作用。

铸铁圆闸门闸门可用手轮式、手摇式、手电两用启闭机,及电动头启闭机开启,该设备用于城市给水排水、冶金、石油、化工、灌溉,电力、纺织等行业水处理构筑物上,以实现流量和液面水位的控制是给排水和污水处理的重要设备之一。也适用于管道口和交汇窟井,沉沙池、沉淀池、引水渠、泵站进水口等处。

圆型铸铁闸门防腐能力强,可在PH=6-8的流体酸碱中使用。圆型铸铁闸门止水效果好;正常渗水量L≤0.07L/m.s。圆型铸铁闸门按闸门的鲒构形式分为:PZ型平面平板门和PGZ型平面拱形门,又可分为整体式和组装式两种。

渠道用闸门的安装步骤。

1、渠道用闸门安装前用塞尺检查铸铁闸门的上、下密封面的间隙,一定要将间隙保持在0.1mm以内,如果间隙超标,可以在超标处的门框背面垫入合适的斜铁,顺便将地脚螺栓慢慢的旋松,直到间隙合格为止。

2、将闸门起吊到安装位置:用起重机起吊铸铁闸门时利用闸门的地脚螺栓孔起吊,尽量使门的门体和门框一起体起吊,当闸门的体积太大,或者因为现场位置无法进行整体起吊时,可以将门体与门框拆解后分别起吊,但保护好密封面。

3、浇灌混泥土:装铸铁闸门时,原有的水泥板会有损坏,所以在闸门四周的混凝土面板上用细砂浆混凝土进行二次浇灌,达到固定的目的。需要注意的是不得采用素混凝土,浇灌后要用振动泵捣固坚实。当二次浇灌混凝土完全凝固后,还应对固定螺母进行检查。

渠道用闸门的安装步骤。

1、渠道用闸门安装前用塞尺检查铸铁闸门的上、下密封面的间隙,一定要将间隙保持在0.1mm以内,如果间隙超标,可以在超标处的门框背面垫入合适的斜铁,顺便将地脚螺栓慢慢的旋松,直到间隙合格为止。

2、将闸门起吊到安装位置:用起重机起吊铸铁闸门时利用闸门的地脚螺栓孔起吊,尽量使门的门体和门框一起体起吊,当闸门的体积太大,或者因为现场位置无法进行整体起吊时,可以将门体与门框拆解后分别起吊,但保护好密封面。

3、浇灌混泥土:装铸铁闸门时,原有的水泥板会有损坏,所以在闸门四周的混凝土面板上用细砂浆混凝土进行二次浇灌,达到固定的目的。需要注意的是不得采用素混凝土,浇灌后要用振动泵捣固坚实。当二次浇灌混凝土完全凝固后,还应对固定螺母进行检查。
